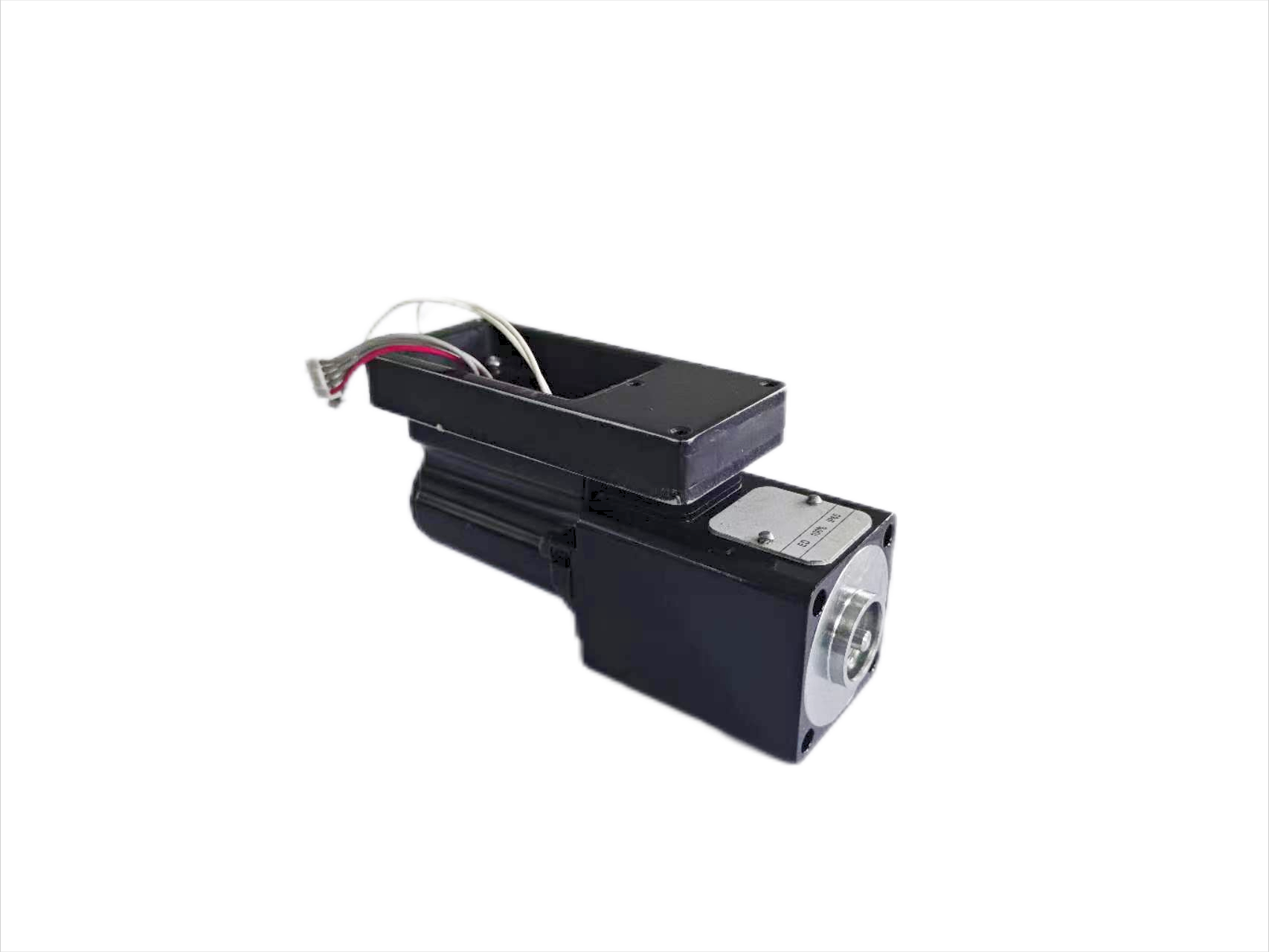

GP45C4/H4&GP61E4/H4 系列伺服比例閥用電磁鐵
產品簡介
用途：本系列產品應用在高頻響比例方向閥，比例壓力閥，該電磁鐵集成了非接觸型高精度LVDT位移傳感器；電磁鐵電流和力成比例關系，具有動態響應特性好，滯環小的特點。GP45C4/H4和GP61E4/H4系列主要技術參數型號GP45C4-GWXF004GP45H4-GWXF004GP61E4-GWXF004GP61H4-GWXF004額定電流 (A)3.3/2.6/1.53.3/2.6/1.51/2.6
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
本系列產品應用在高頻響比例方向閥，比例壓力閥，該電磁鐵集成了非接觸型高精度LVDT位移傳感器；電磁鐵電流和力成比例關系，具有動態響應特性好，滯環小的特點。
GP45C4/H4和GP61E4/H4系列主要技術參數
型號 | GP45C4-GWXF004 | GP45H4-GWXF004 | GP61E4-GWXF004 | GP61H4-GWXF004 |
額定電流 (A) | 3.3/2.6/1.5 | 3.3/2.6/1.5 | 1/2.6/3.2 | 1/2.6/3.2 |
額定電阻20℃ (Ω) | 2.3/3.2/13.8 | 2.3/3.2/13.8 | 13.2/4.0/2.3 | 13.2/4.0/2.3 |
額定吸力 (N) | 110 | 110 | 140 | 140 |
額定行程 (mm) | 3 | 3 | 3 | 3 |
全行程 (mm) | ≥6 | ≥6 | ≥6 | ≥6 |
力滯環 (%) | ≤4 | ≤4 | ≤4 | ≤4 |
承受靜油壓(MPa) | 21 | 21 | 21 | 21 |
工作油溫(℃) | -20～+70 | -20～+70 | -20～+70 | -20~+70 |
外殼防護等級 | IP65 | IP65 | IP65 | IP65 |
傳感器測量范圍 | ±4mm | ±4mm | ±4 | ±4 |
傳感器線性誤差 | ≤1% | ≤1% | ≤1% | ≤1% |

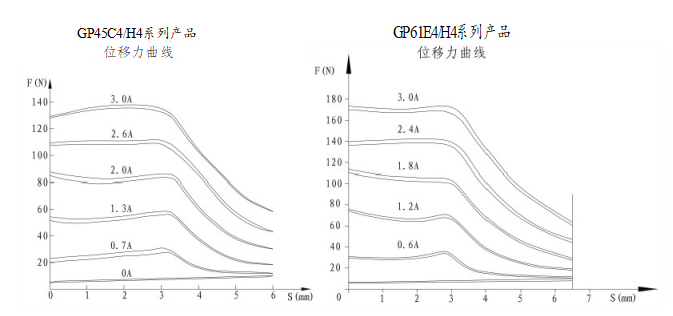

位移力特性曲線

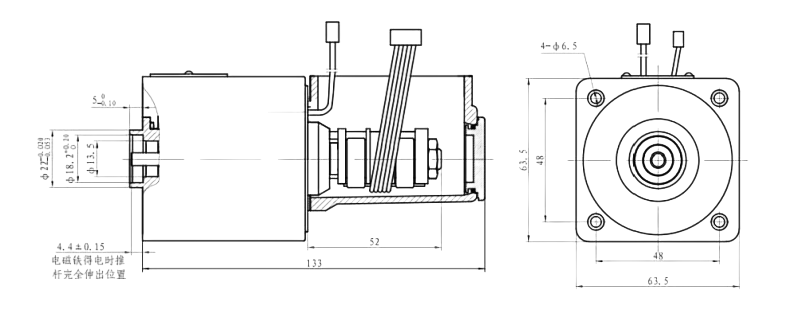

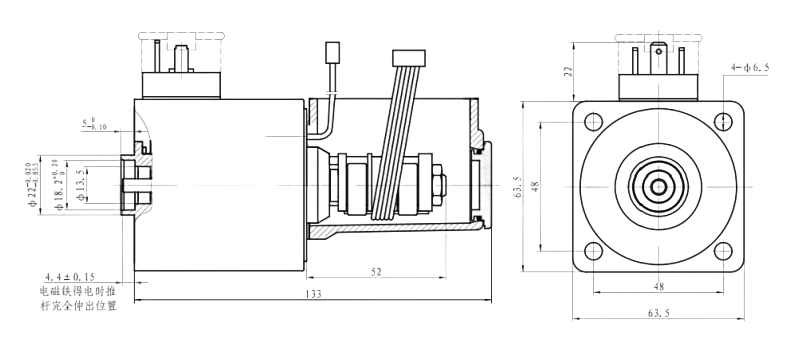

外形及安裝尺寸
GP45H4-GWXF004
GP45C4-GWXF004
GP61H4-GWXF004
GP61E4-GWXF004
使用注意事項
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應用場合，請詢問本公司。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
